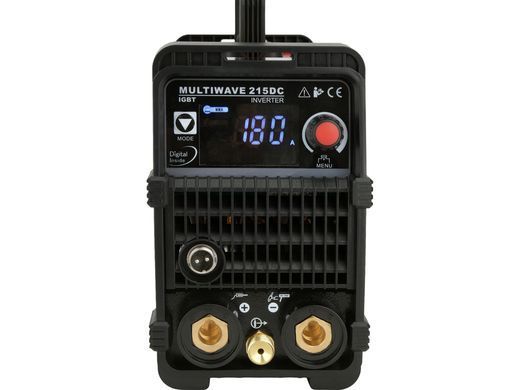

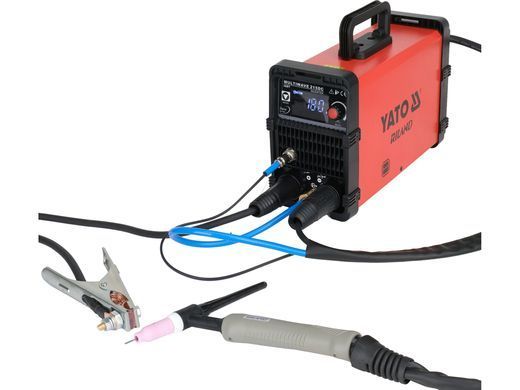

Зварювальний апарат TIG Multiwave 215DC YATO YT-81420

Зварювальний апарат TIG Multiwave 215DC YATO YT-81420

Передова технологія RICHIP

Зварювальний інвертор TIG MultiWave 215DC YT-81420 – це безпечний і надійний пристрій для зварювання методом TIG HF, тобто неплавким електродом у захисному газі з технологією запалювання дуги за допомогою високої частоти.

Він відповідає всім вимогам CE для зварювального обладнання.

Має підтверджений випробуваннями захист від ураження високою напругою.

Оснащений LC-фільтром, який захищає інші пристрої, підключені до тієї ж мережі, від стрибків напруги, що виникають під час зварювання.

Усі технічні параметри відповідають дійсності, а сам процес зварювання є стабільним і комфортним.
TIG – це один із складніших для освоєння методів зварювання, який водночас дає змогу досвідченим зварювальникам отримувати шви з найкращими механічними властивостями та високою естетичністю.

MultiWave 215DC – це повноцінний TIG (метод запалювання дуги HF) з базовими функціями, призначений для фахівців з автомобільної та декоративної галузей.

Основні характеристики

• Максимальний струм до 210 А дозволяє без проблем з'єднувати листи металу товщиною до 5-6 мм.
• MultiWave 215DC створений завдяки співпраці команд YATO та RILAND.
• Власник бренду Riland – компанія, що котирується на Шанхайській фондовій біржі та спеціалізується на зварювальному обладнанні.
• Будучи одним із лідерів на китайському ринку, вона спрямовує значні кошти на дослідження та розвиток.
• Одним із результатів роботи є спеціалізований мікропроцесор для зварювального обладнання, який самостійно керує всім процесом зварювання.
• Власний спосіб вимірювання зварювального струму та управління процесом перетворення струму забезпечує легкість виконання правильного зварного шва, що є незвичайним для цього цінового рівня.
• Мікропроцесор RICHIP здатний аналізувати параметри процесу зварювання зі швидкістю до двохсот мільйонів разів на секунду та керувати транзисторами IGBT останнього покоління зі швидкістю до сімдесяти тисяч разів на секунду.
• Завдяки цьому, зокрема, струм і напруга зварювання адаптуються до поточних умов зварювання зі швидкістю до сімдесяти тисяч разів на секунду, а кожне рішення про ступінь відкриття/закриття транзистора приймається на основі понад 2800 вибірок!
• RICHIP – це рішення "все в одному".
• Немає потреби в розміщенні додаткових електронних схем, що реалізують спеціалізовані функції зварювання, як-от ARC FORCE чи HOT START.
• Відсутність додаткових схем знижує ймовірність відмов пристрою, робить вплив перешкод, що генеруються в процесі перетворення струму, на якість зварювання незначним і повністю нівелюється кількістю вибірок.

Функції

• Post-flow.
• Hot Start.
• Arc Force.
• Anti stick.
• VRD.
• Інтелектуальний захист від перевантаження та перегріву.
• Охолодження Fan on demand.

Опис функцій

• Post-glow – налаштування часу подачі захисного газу після завершення зварювання.
• Hot start – у момент притискання електрода до зварюваного матеріалу зварювальний апарат на частку секунди підвищує струм зварювання, що значно полегшує запалювання дуги.
• Arc force – регулює динаміку дуги залежно від відстані електрода від зварюваного елемента. RICHIP досліджує параметри зварювання приблизно 200 мільйонів разів на секунду. Результати вимірювань аналізуються в реальному часі. Потім, керуючи транзисторами зі швидкістю до 70 тисяч разів на секунду, він збільшує або зменшує струм зварювання. У результаті отримуємо найкращу можливу якість зварювального джерела для заданого налаштування струму.
• Anti stick – відключає струм зварювання в момент короткого замикання електрода, що дає змогу відірвати електрод від зварюваного матеріалу.
• VRD – функція знижує напругу холостого ходу з приблизно 60 В до безпечного для людини рівня. Незважаючи на значний вплив на безпеку, функція часто деактивується користувачами. Причиною таких дій є проблеми із запалюванням дуги, особливо серед осіб із невеликим досвідом. Більшість інверторних зварювальних апаратів досліджують вихідний струм за допомогою аналогових датчиків, що, спрощено кажучи, подовжує час реакції, а отже, ускладнює запалювання дуги. RICHIP робить це інакше. Він генерує в контурі зварювального струму сигнал частотою близько 200 МГц. У реальному часі досліджуються спотворення сигналу, які відрізняються залежно від певного етапу зварювання. Момент дотику електрода до зварюваного елемента виявляється за частку секунди, тоді функція VRD вимикається, одночасно починає діяти HOT START. Проблема запалювання дуги не виникає.

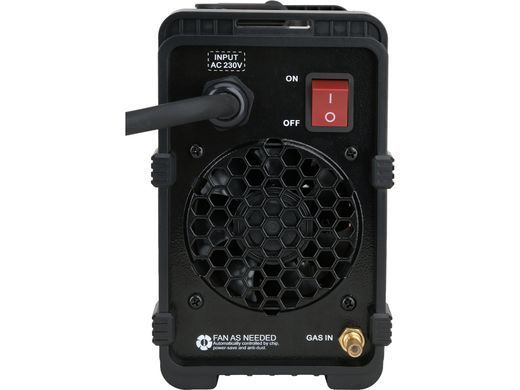

• Захист від перевантаження та перегріву (fan on demand) – RICHIP у реальному часі досліджує температуру критичних компонентів. Залежно від температури, в першу чергу регулюється швидкість обертання вентилятора; однак коли температура досягає занадто високого рівня, мікропроцесор плавно знижує вихідний струм, що дає змогу допалити електрод або контролювати завершення зварювання. У більшості зварювальних апаратів на ринку момент перегріву означає негайне вимкнення струму зварювання, що часто призводить до необхідності механічної доробки зварених елементів. Ця проблема не виникає в пристроях із RICHIP.

Детальні технічні дані

• Струм зварювання TIG: 10-210 А.
• Метод запалювання дуги: висока частота (HF).

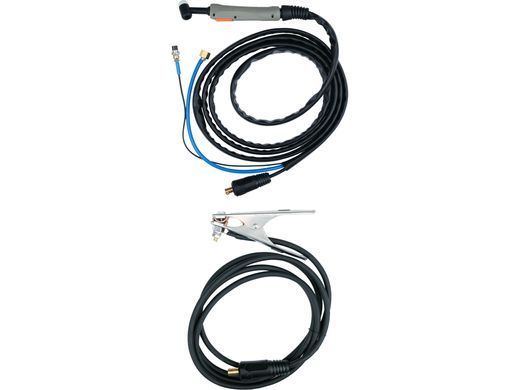

• Тримач TIG: переріз проводу 10 мм², довжина 4 м, матеріал CCA.
• Масовий тримач до 300 А, переріз проводу 16 мм², довжина 3 м, матеріал CCA.
• Кабель живлення: H07RN-F 3G 2,5 мм², довжина ~2,2 м.
• Можливість зварювання методом MMA – відсутність електродотримача в комплекті.
• Розміри: 325 x 205 x 130 мм.
• Вага: 4,8 кг.
